Transportbänder

Unter dem Markennamen TRANSILON produziert und vertreibt Forbo Siegling seit Ende der 1960er Jahre Transportbänder.

Mit unseren Konfektionierungsmöglichkeiten und unserem umfangreichen Lager in Werdohl können wir Ihnen schnell helfen!

  • Breitenzuschneidemaschine
  • verschiedene Stanzen zur Vorbereitung einer Z-Verbindung
  • Heizpressen
  • Hochfrequenz-Schweißmaschine
  • Lochmaschine
  • Heißluft-Profilschweißmaschine
  • Aufteilmaschine
  • Schälmaschine für Überlappungsverbindungen

Weiterführende Informationen bei Forbo Siegling



Strukturen

Siegling Transilon Strukturbänder gewährleisten je nach Ausführung und Fördergut gute Mitnahme- oder gute Ablöseeigenschaften. Mit ausgewählten Strukturbändern können Steigungswinkel bis zu 30° im Schrägtransport realisiert werden. Strukturbänder stellen somit nicht nur für den Schüttguttransport eine preisgünstige Alternative zu Profilbändern dar. Die Kombination der Strukturbänder mit Längs- oder Querprofilen ist vielfältig möglich.

Strukturen können an der Bandkante bis zu einer Breite von 150 mm abgeschält werden (z.B. für Niederhalter in Knickförderern).

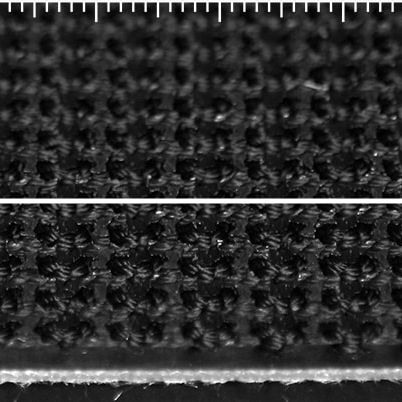

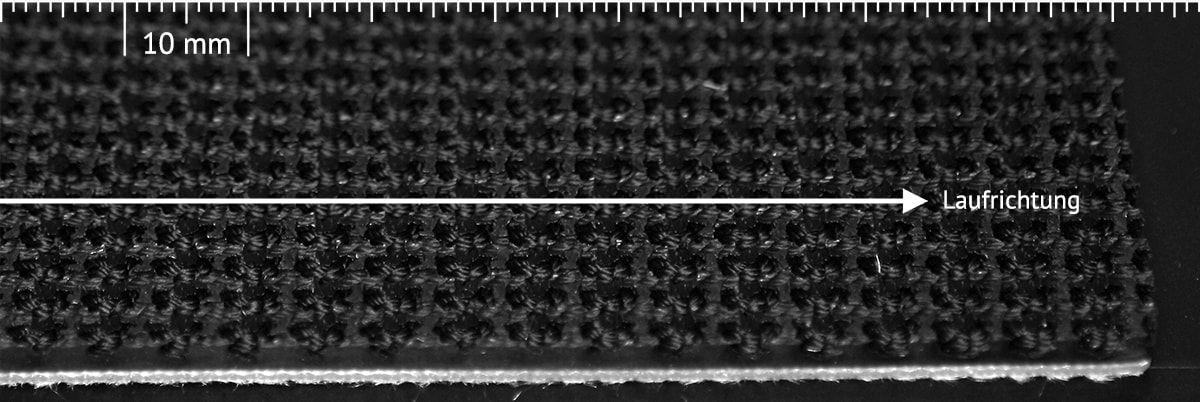

AR Struktur Anti Rutsch
AR Struktur Anti Rutsch

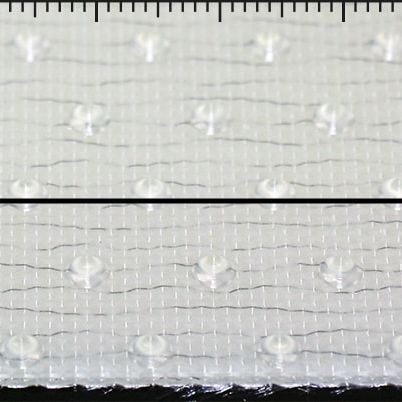

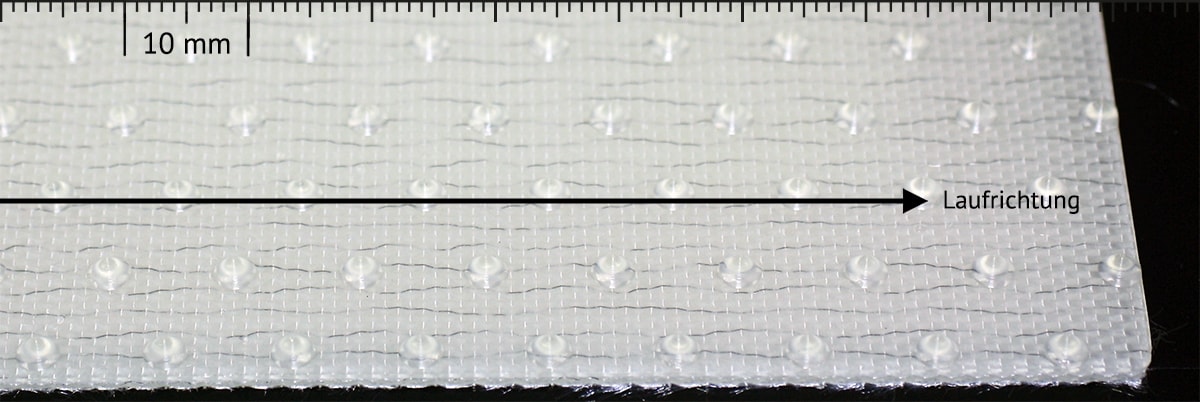

CTP Struktur Cone Top
CTP Struktur Cone Top

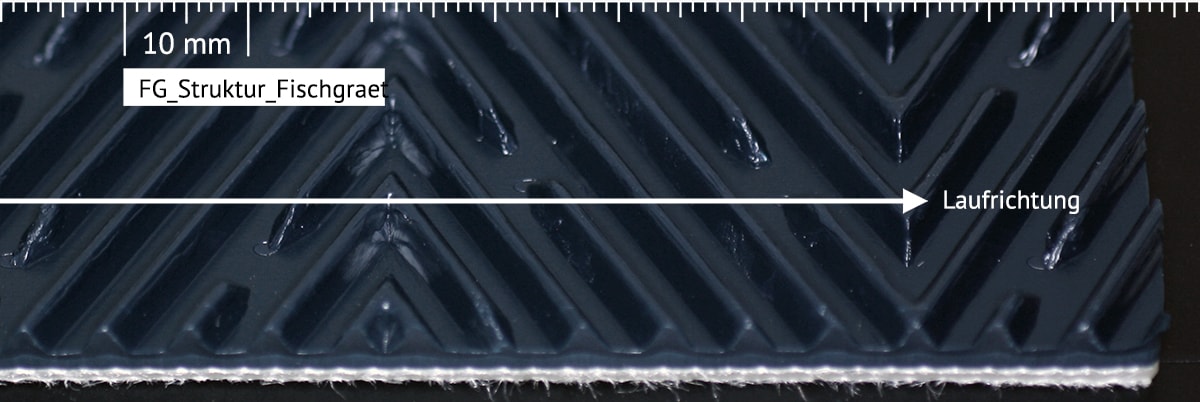

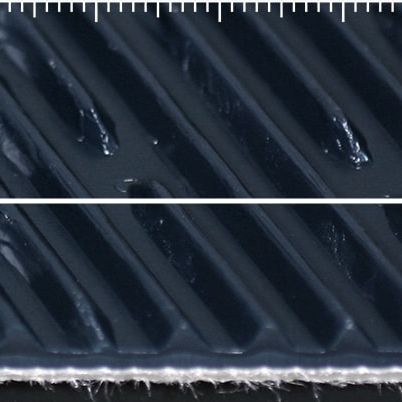

FG Struktur Fischgrät
FG Struktur Fischgrät

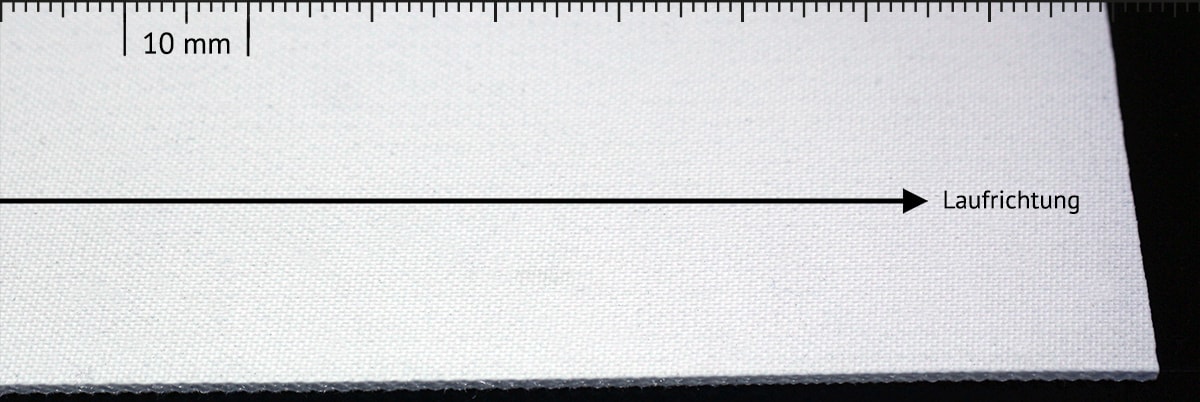

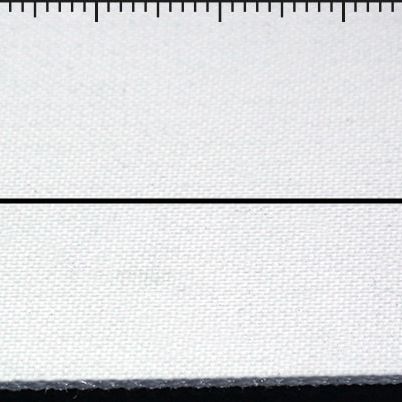

FSTR Struktur Feinstruktur
FSTR Struktur Feinstruktur

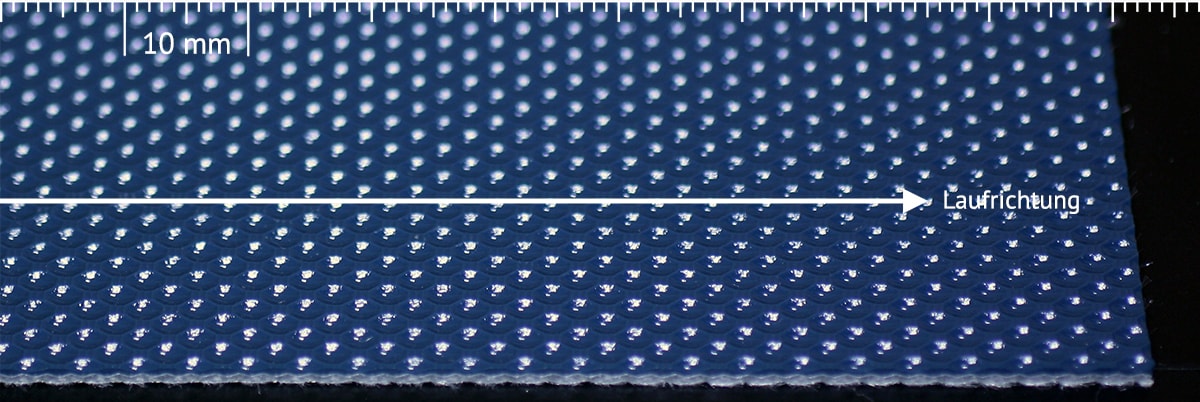

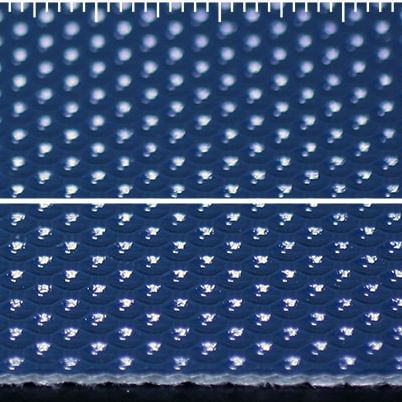

GSTR Struktur Grobstruktur
GSTR Struktur Grobstruktur

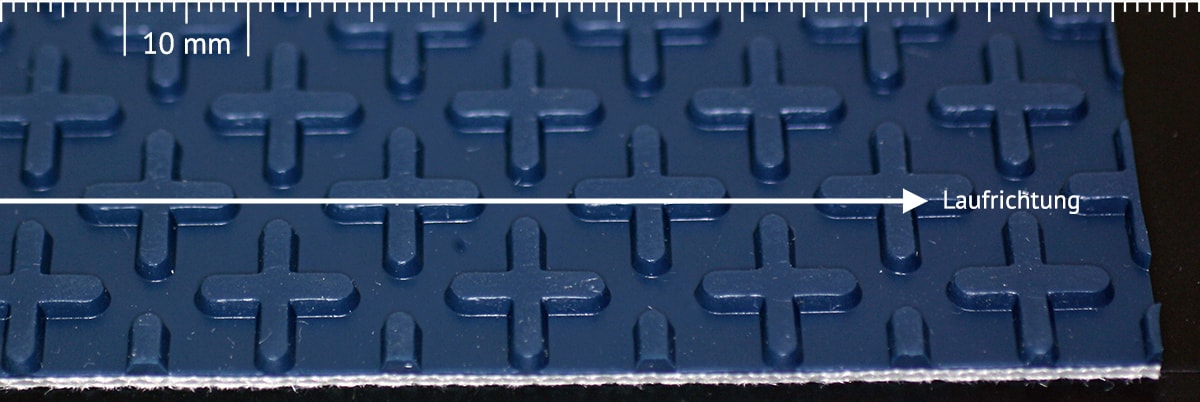

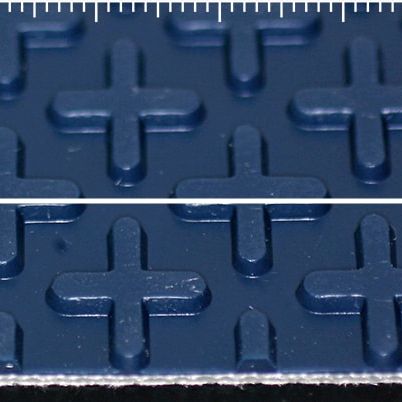

KN Struktur Kreuznoppe
KN Struktur Kreuznoppe

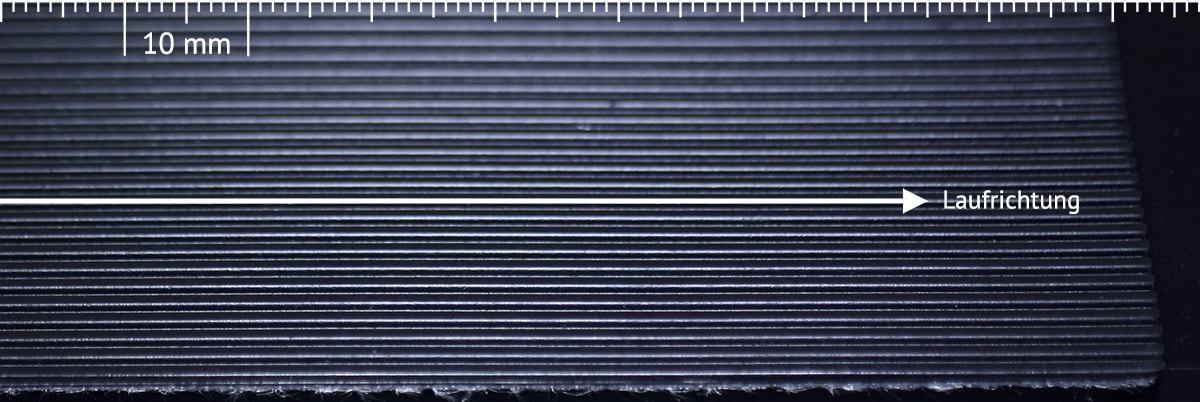

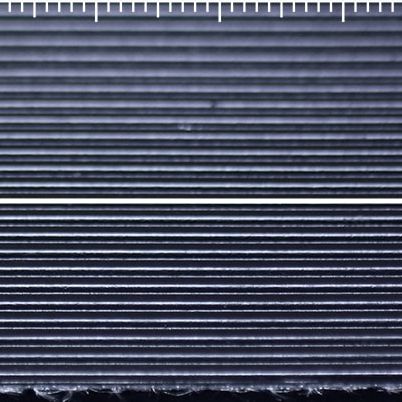

LG Struktur
LG Struktur

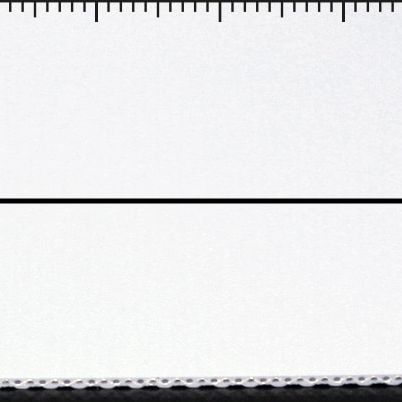

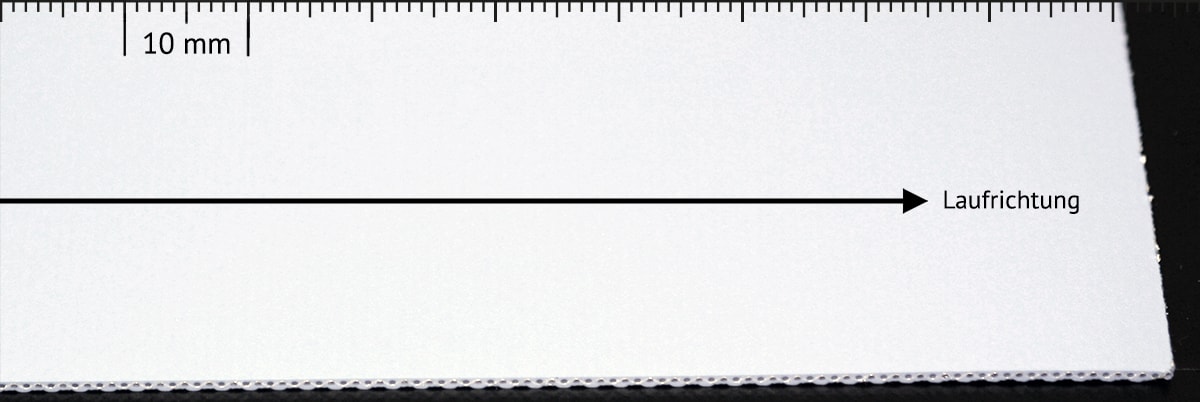

MT Struktur matt
MT Struktur matt

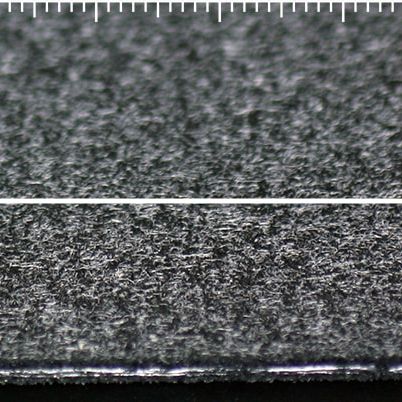

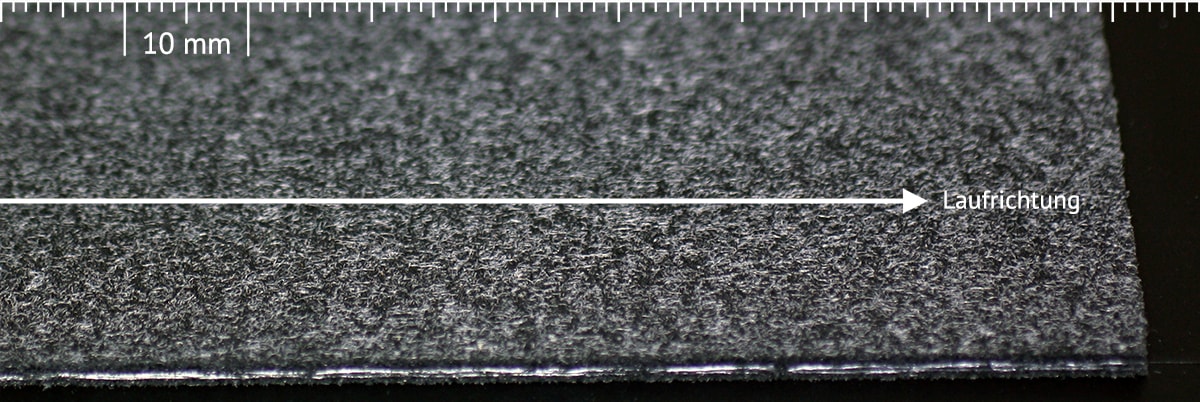

Novo
Novo

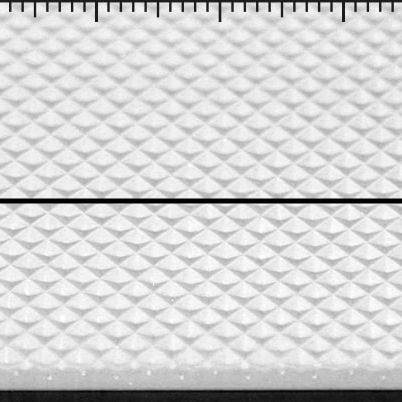

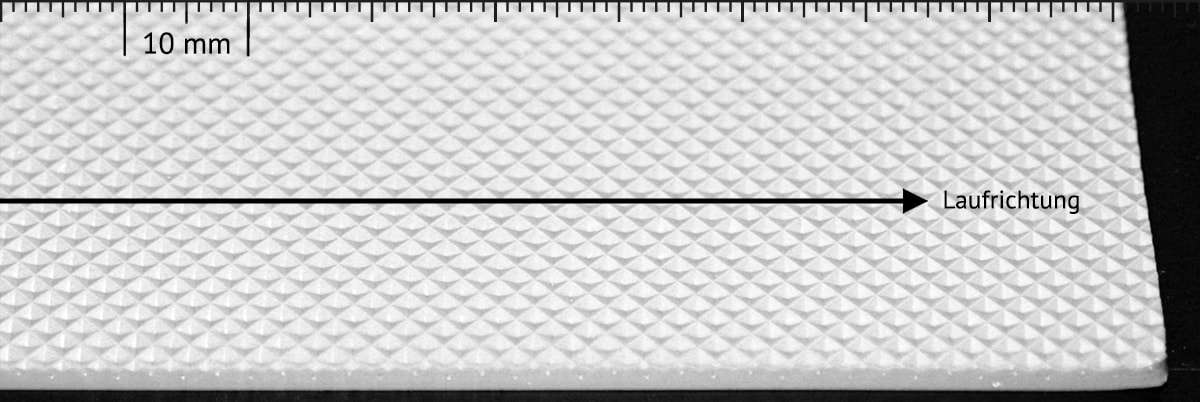

NP Struktur negative Pyramide
NP Struktur negative Pyramide

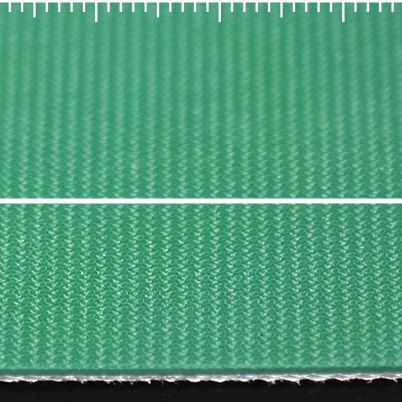

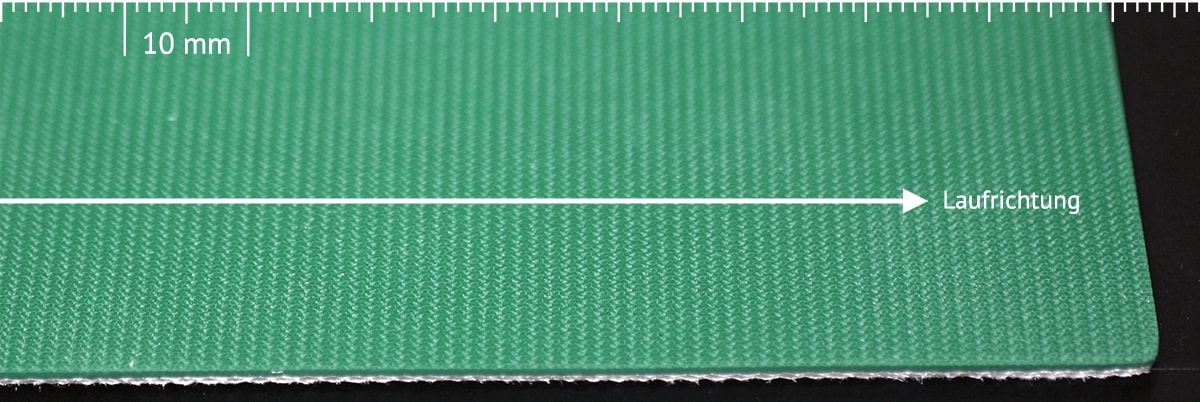

NSTR Struktur Normalstruktur fein
NSTR Struktur Normalstruktur fein

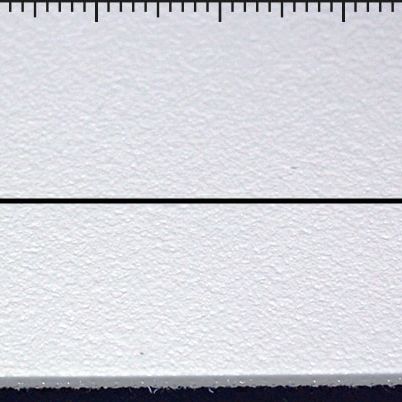

QS Struktur Quarzsand
QS Struktur Quarzsand

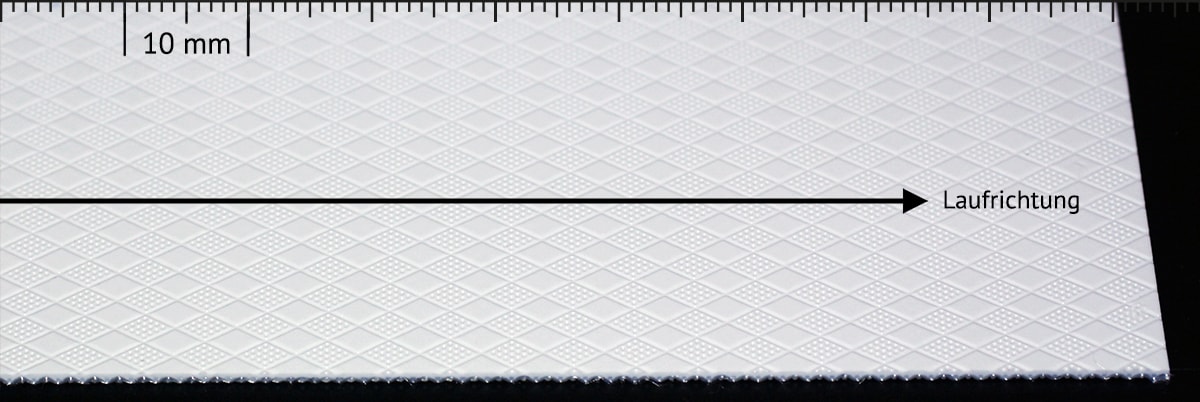

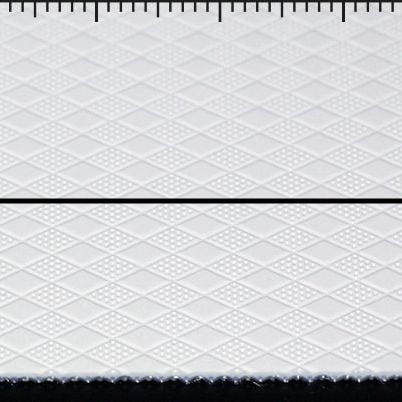

RFF Struktur Rhombenfeinstruktur flach
RFF Struktur Rhombenfeinstruktur flach

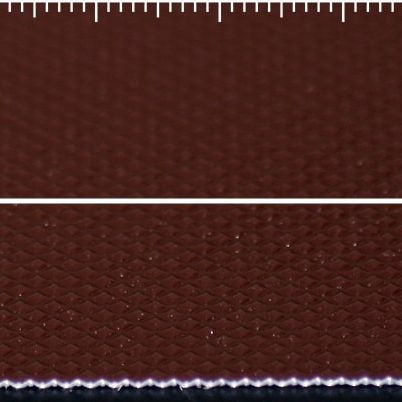

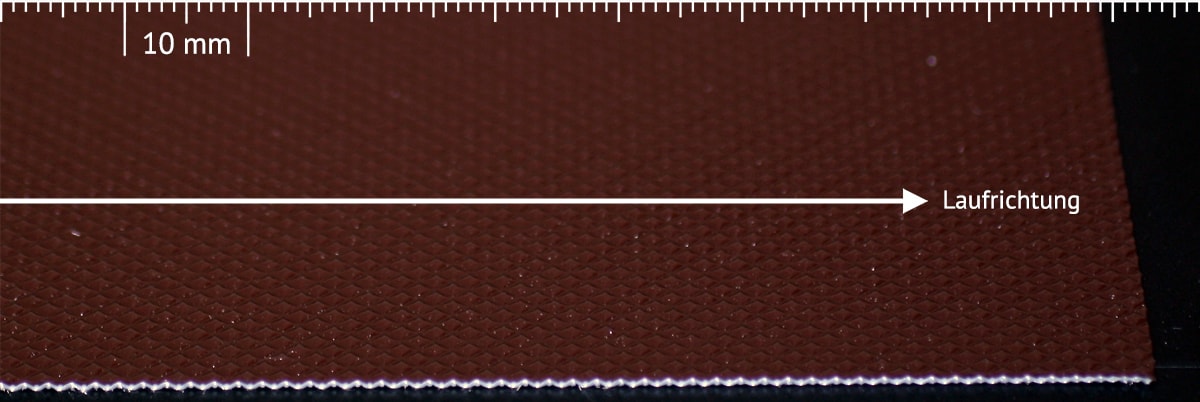

RF Struktur Rhombenfeinstruktur
RF Struktur Rhombenfeinstruktur

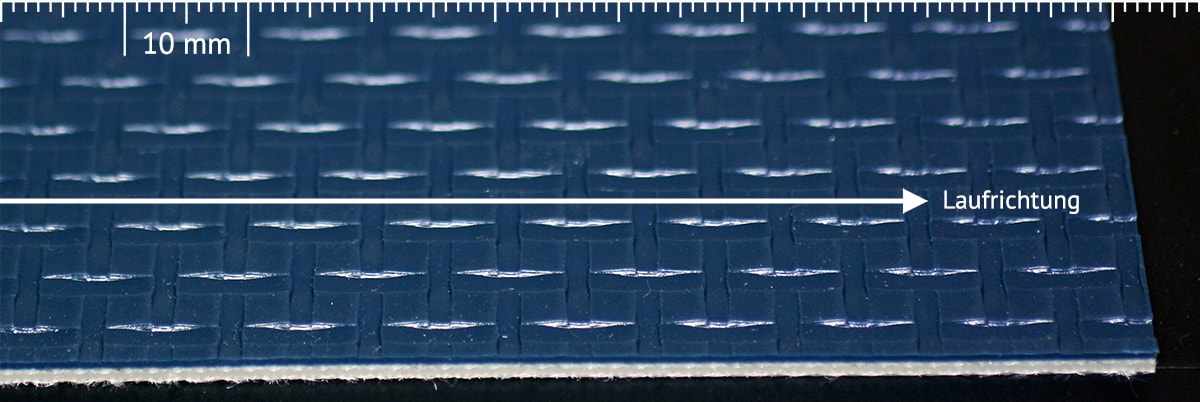

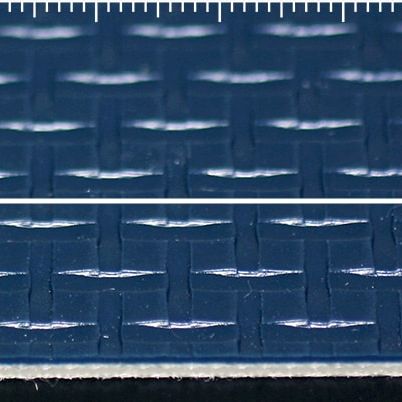

SG Struktur Gitterstruktur
SG Struktur Gitterstruktur

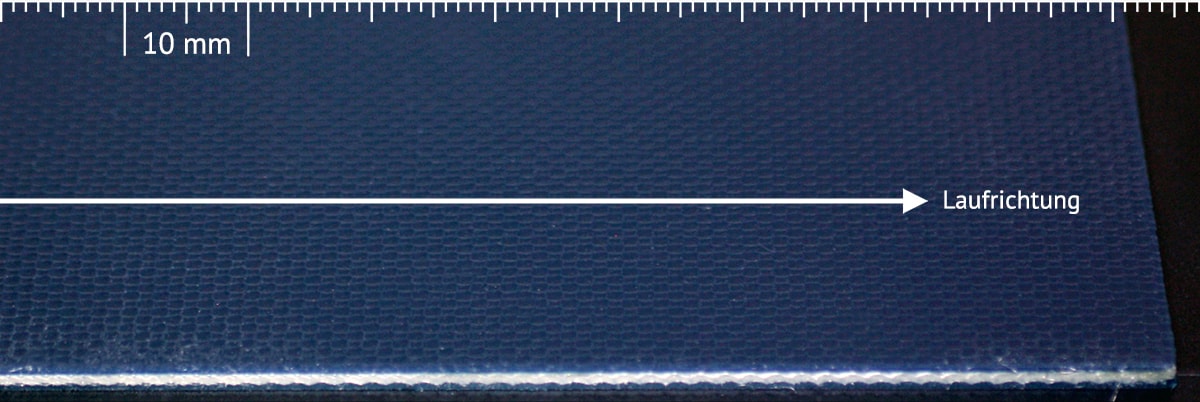

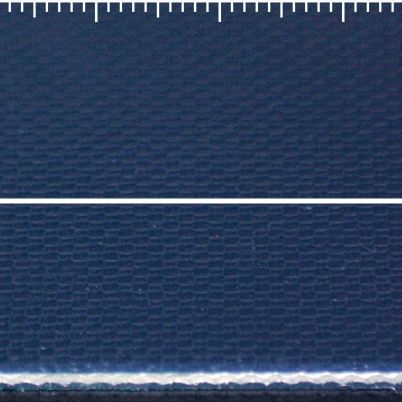

STR Struktur Normalstruktur
STR Struktur Normalstruktur

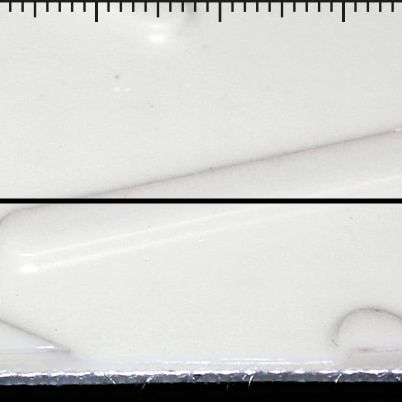

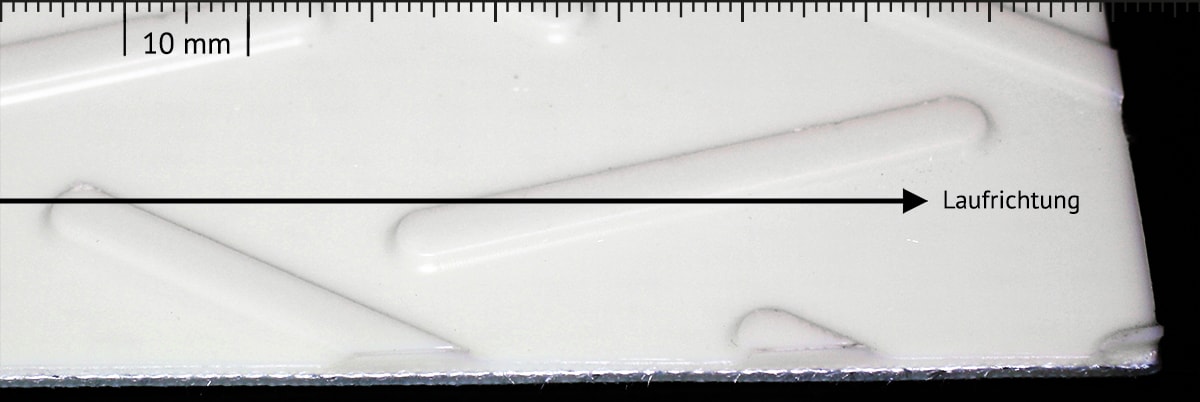

VN Struktur vertikale Noppe
VN Struktur vertikale Noppe

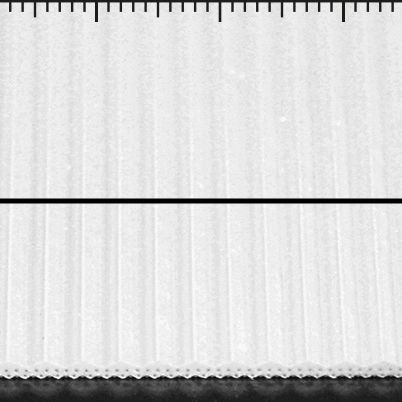

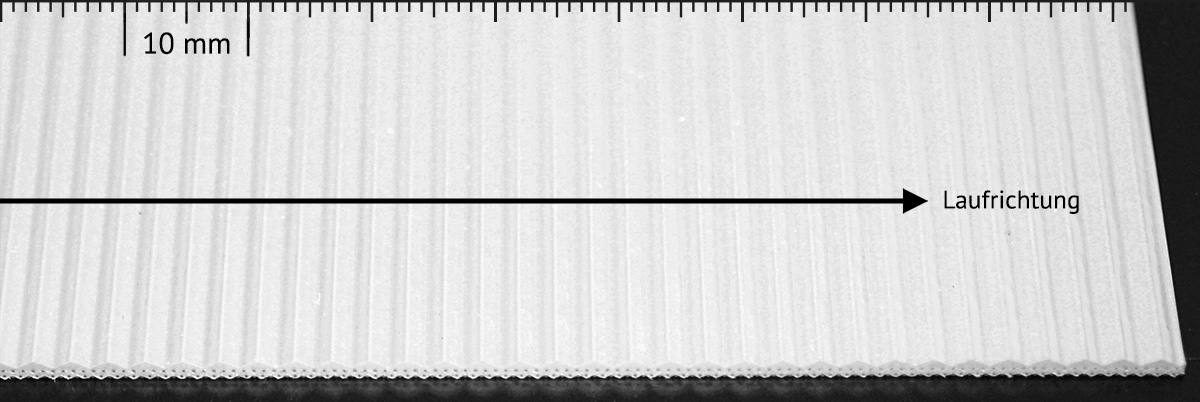

WG Struktur Querrille feiner als TRI
WG Struktur Querrille feiner als TRI

Mechanische Verbinder

Mechanische Verbinder bieten die Möglichkeit, das Band ohne Demontage von Anlagenkomponenten schnell zu wechseln, eine kurzfristige Bandreparatur mit einem Einsatzstück durchzuführen und Bänder schnell und einfach endlos zu machen.

Mechanische Verbinder können abhängig vom Bandtyp fast "verschwinden".

Es gibt folgende Konfektionierungsmöglichkeiten:

  • normal – die Bandenden werden nicht bearbeitet
  • eingelassen – hierfür wird die Tragseitenbeschichtung abgeschält
  • eingeheizt – hierfür wird die Tragseitenbeschichtung abgeschält und nach dem Einpressen des Verbinders wieder heiß aufgeklebt

Verbindertypen:

  • Drahthaken-Verbinder (HS)
  • Klemm-Verbinder (CS)
  • Kunststoff-Verbinder (KS)
  • G-Verbinder

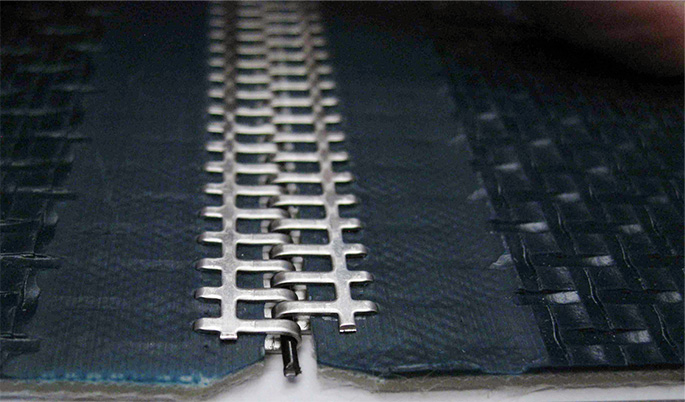

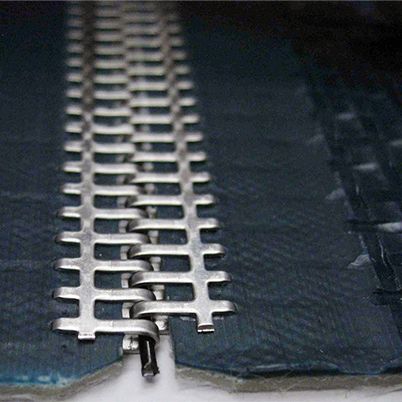

E 8/2 U0/V10 SG grün mit HS-01 eingelassen
E 8/2 U0/V10 SG grün mit HS-01 eingelassen

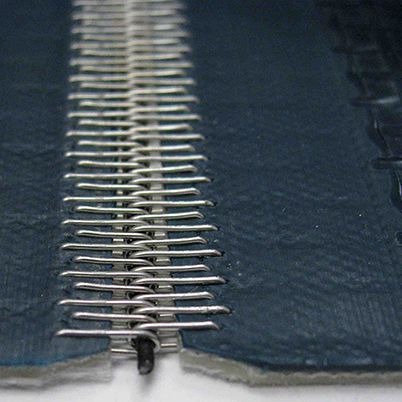

E 8/2 U0/V10 SG grün mit HS-00 eingelassen
E 8/2 U0/V10 SG grün mit HS-00 eingelassen

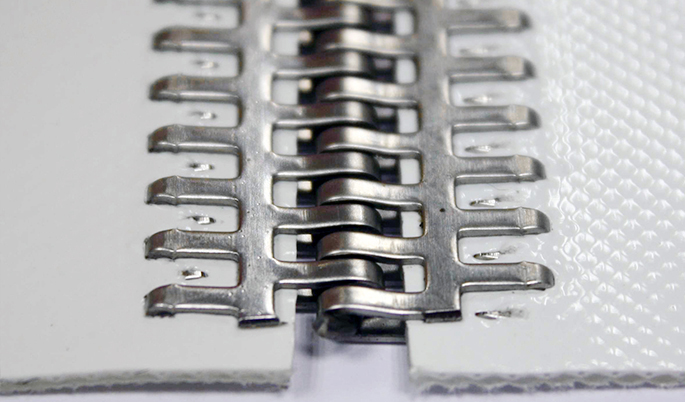

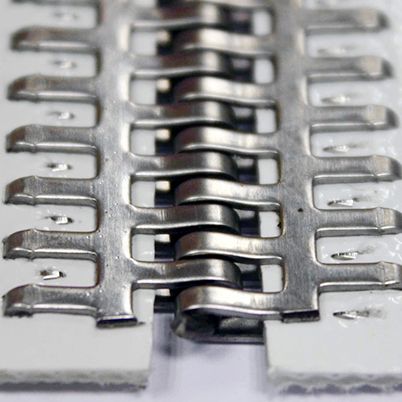

G-Verbinder in E 3/2 U0/U2 weiss
G-Verbinder in E 3/2 U0/U2 weiss

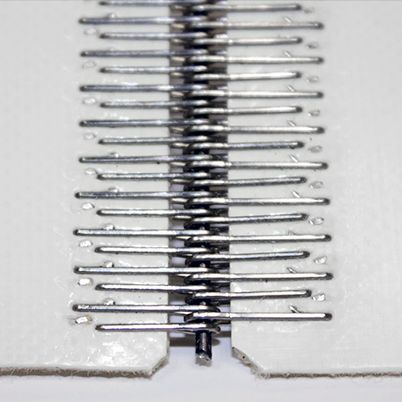

HS-Verbinder in E 3/2 U0/U2 weiss
HS-Verbinder in E 3/2 U0/U2 weiss

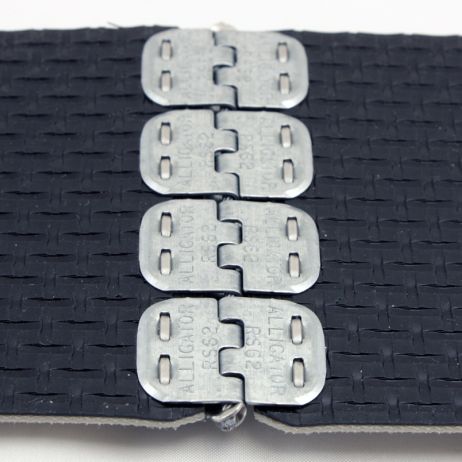

E 8/2 U0/V7 SG schwarz mit CS-05
E 8/2 U0/V7 SG schwarz mit CS-05

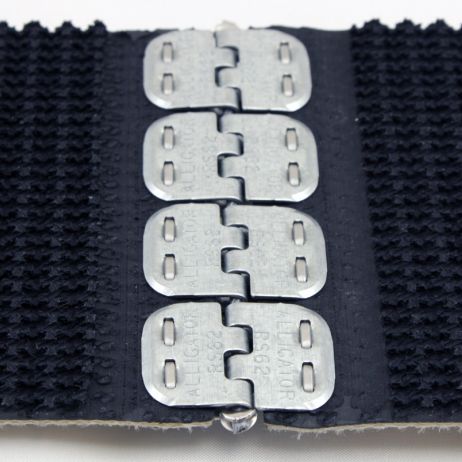

E 8/2 U0/V20 AR schwarz mit CS-05 eingelassen
E 8/2 U0/V20 AR schwarz mit CS-05 eingelassen

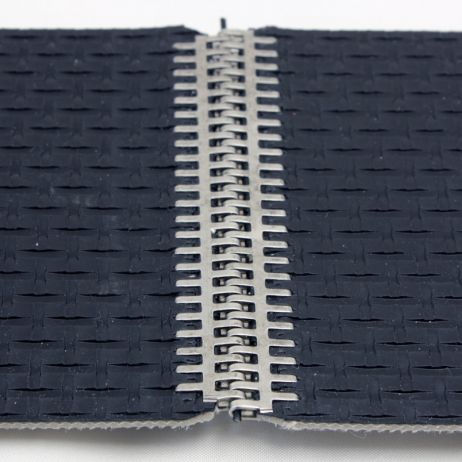

E 8/2 U0/V7 SG schwarz mit Typ G-003 normal
E 8/2 U0/V7 SG schwarz mit Typ G-003 normal

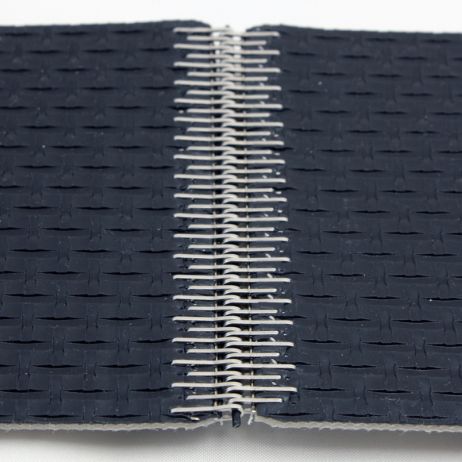

E 8/2 U0/V7 SG schwarz mit HS normal
E 8/2 U0/V7 SG schwarz mit HS normal

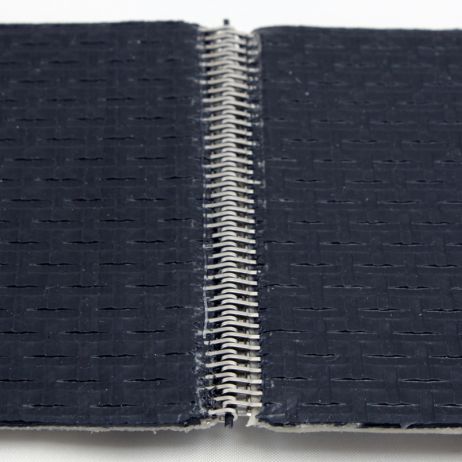

E 8/2 U0/V7 SG schwarz mit HS eingeheizt
E 8/2 U0/V7 SG schwarz mit HS eingeheizt

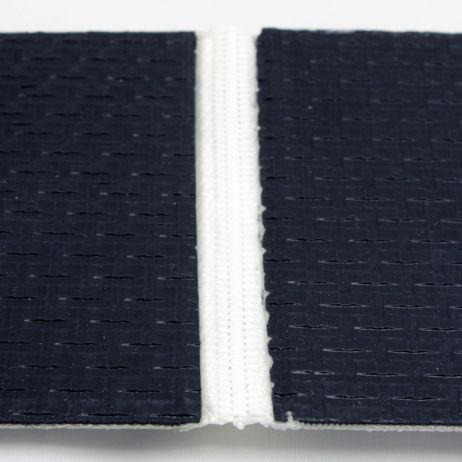

E 8/2 U0/V7 SG schwarz mit KS
E 8/2 U0/V7 SG schwarz mit KS

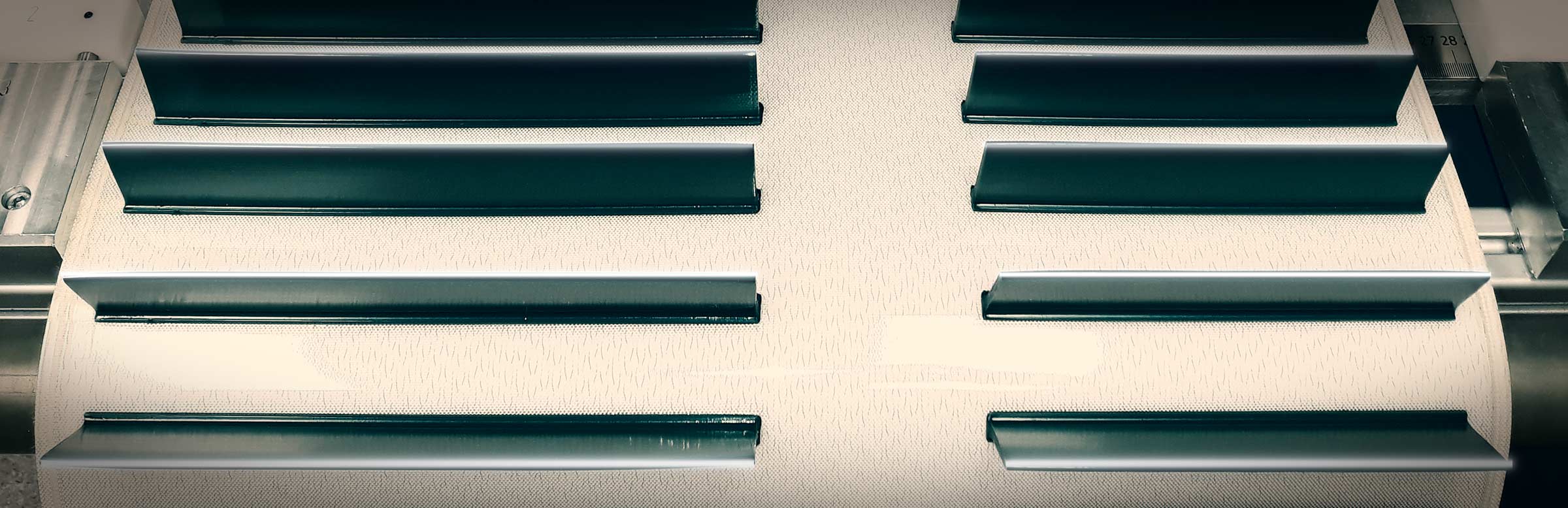

Querprofile, Längsprofile, Wellkantenprofile

Mit Querprofilen ausgerüstete Transportbänder werden im Schräg­ und Steiltransport bei Schüttgütern und kleinteiligem Fördergut eingesetzt.
Zur seitlichen Begrenzung beim Transport von Schüttgütern werden Wellkantenprofile – häufig in Verbindung mit Querprofilen – eingesetzt.
Querkräfte können durch aufgeschweißte Längsprofile im Bereich des Tisches aufgefangen werden.

Profile sind in verschiedenen Formen und Abmessungen erhältlich.

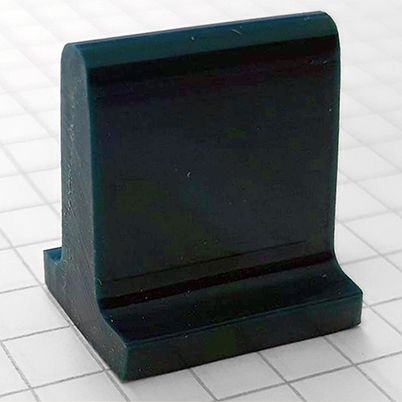

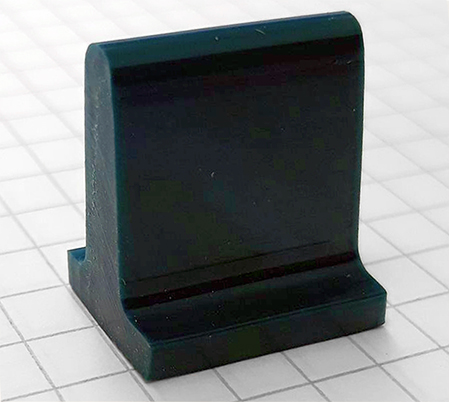

Profil T20-U87 grün
Profil T20-U87 grün

Das sollten Sie wissen

Hinweise für richtiges Lagern, Konfektionieren und Auflegen

Hinweise für richtiges Lagern, Konfektionieren und Auflegen
Download (PDF 256KB)

Hinweise zu besonderen Ausführungen und Eigenschaften

Hinweise zu besonderen Ausführungen und Eigenschaften
Download (PDF 2,8MB)

Empfehlungen zur Anlagenkonstruktion

Empfehlungen zur Anlagenkonstruktion
Download (PDF 727KB)
